Macam Sensor Serta Penjelasannya
Sensor
merupakan alat yang dapat digunakan untuk mendeteksi sesuatu (seperti: suhu,
kecepatan, jarak dll) dan sering berfungsi untuk mengukur magnitude (besaran)
sesuatu. Sensor adalah jenis transduser (mengubah daya menjadi daya yang lain)
seperti mengubah variasi mekanis, magnetis, panas, sinar dan kimia menjadi
tegangan dan arus listrik. Sensor biasanya dikategorikan melalui pengukur dan
memegang peranan penting dalam pengendalian proses pabrikasi modern. Sensor
memberikan ekivalen mata, pendengaran, hidung lidah dan menjadi otak
mikroprosesor dari sistem otomatisasi industri. Jadi sensor sangatlah penting
dalam pembuatan alat-alat otomasi misalnya seperti dalam bidang industri, dan
lain-lain.
Berikut
ini merupakan macam-macam Sensor beserta Fungsi dan Implementasinya :
1.
Sensor cahaya
Sensor Cahaya Sensor cahaya, seperti
namanya sensor ini digunakan terhadap objek-objek yang memiliki bentuk warna
atau cahaya, yang diubah menjadi daya yang berbeda-beda. Sensor cahaya terdiri
dari 3 macam kategori:
· Fotovoltaic, prosedur kerja dari
sensor ini yaitu, mengubah energi sinar langsung menjadi energi listrik, dengan
adanya penyinaran cahaya akan menyebabkan pergerakan elektron dan menghasilkan
tegangan.
· Fotokonduktif (fotoresistif ),
sensor ini memberikan perubahan tahanan (resistansi) pada sel-selnya. prinsip
kerjanya, semakin tinggi intensitas cahaya yang terima sensor, maka akan semakin
kecil pula nilai tahanannya.
· Fotolistrik, sensor yang
berprinsip kerja berdasarkan pantulan karena perubahan posisi/jarak suatu
sumber sinar (inframerah atau laser) ataupun target pemantulnya, yang terdiri
dari pasangan sumber cahaya dan penerima.
Berikut ini merupakan beberepa contoh dari sensor cahaya:
a. LDR (Light Dependent Resistor)
Sensor ini berfungsi untuk mengubah itensitas cahaya menjadi hambatan listrik. Prinsip kerja dari LDR (Light Dependent Resistor) yaitu, semakin tinggi intensitas cahaya yang mengenai permukaan LDR (Light Dependent Resistor) maka hambatan listrik yang dihasilkan semakin besar, dan sebaliknya. Sensor ini dapat diimplementasikan dalam pembuatan lampu otomatis. Lampu yang secara otomatis hidup dimalam hari, dan mati disiang hari. Lampu hidup dikarenakan intensitas cahaya yang terbaca oleh sensor sangatlah minim, dan sebaliknya. Gambar LDR
Sensor ini berfungsi untuk mengubah itensitas cahaya menjadi hambatan listrik. Prinsip kerja dari LDR (Light Dependent Resistor) yaitu, semakin tinggi intensitas cahaya yang mengenai permukaan LDR (Light Dependent Resistor) maka hambatan listrik yang dihasilkan semakin besar, dan sebaliknya. Sensor ini dapat diimplementasikan dalam pembuatan lampu otomatis. Lampu yang secara otomatis hidup dimalam hari, dan mati disiang hari. Lampu hidup dikarenakan intensitas cahaya yang terbaca oleh sensor sangatlah minim, dan sebaliknya. Gambar LDR
b. Fotodiode
Fotodiode ini berfungsi untuk mengubah intensitas cahaya menjadi konduktivitas dioda. Fotodiode sejenis dengan dioda pada umummya, perbedaannya pada fotodiode ini adalah dipasangnya sebuah lensa pemfokus sinar untuk memfokuskan sinar jatuh pada pertemuan ”pn”. Gambar Fotodiode Prinsip kerja : Energi pancaran cahaya yang jatuh pada pertemuan “pn” menyebabkan sebuah elektron berpindah ke tingkat energi yang lebih tinggi. Elektron berpindah ke luar dari valensi band meninggalkan hole sehingga membangkitkan pasangan elektron bebas dan hole. Contoh produk yang menggunakan sensor Fotodiode, mungkin kawan_kawan sudah tahu tentang robot yang satu ini, Line Follower atau lebih jelasnya Line Tracer. Sensor Fotodiode digunakan untuk menerima input perbedaan warna dari objek garis yang dipantulkan oleh pancaran lampu LED, sehingga Line Tracer dapat melaju dengan tepat melewati garis.
Fotodiode ini berfungsi untuk mengubah intensitas cahaya menjadi konduktivitas dioda. Fotodiode sejenis dengan dioda pada umummya, perbedaannya pada fotodiode ini adalah dipasangnya sebuah lensa pemfokus sinar untuk memfokuskan sinar jatuh pada pertemuan ”pn”. Gambar Fotodiode Prinsip kerja : Energi pancaran cahaya yang jatuh pada pertemuan “pn” menyebabkan sebuah elektron berpindah ke tingkat energi yang lebih tinggi. Elektron berpindah ke luar dari valensi band meninggalkan hole sehingga membangkitkan pasangan elektron bebas dan hole. Contoh produk yang menggunakan sensor Fotodiode, mungkin kawan_kawan sudah tahu tentang robot yang satu ini, Line Follower atau lebih jelasnya Line Tracer. Sensor Fotodiode digunakan untuk menerima input perbedaan warna dari objek garis yang dipantulkan oleh pancaran lampu LED, sehingga Line Tracer dapat melaju dengan tepat melewati garis.
c. Fototransistor
Berfungsi untuk mengubah intensitas cahaya menjadi konduktivitas transistor. Fototransistor sejenis dengan transistor pada umummya. Perbedaannya terletak pada, fototransistor dipasang sebuah lensa pemfokus sinar pada kaki basis untuk memfokuskan sinar jatuh pada pertemuan ”pn”. Gambar Fototransistor
Berfungsi untuk mengubah intensitas cahaya menjadi konduktivitas transistor. Fototransistor sejenis dengan transistor pada umummya. Perbedaannya terletak pada, fototransistor dipasang sebuah lensa pemfokus sinar pada kaki basis untuk memfokuskan sinar jatuh pada pertemuan ”pn”. Gambar Fototransistor
2.
Sensor Tekanan
Sensor Tekanan Sensor tekanan sensor ini memiliki transduser yang mengukur ketegangan kawat, dimana mengubah tegangan mekanis menjadi sinyal listrik. Dasar penginderaannya pada perubahan tahanan pengantar (transduser) yang berubah akibat perubahan panjang dan luas penampangnya. Contoh produk yang menggunakan sensor Tekanan, seperti: Alat untuk mendeteksi tekanan darah orang dewasa secara otomatis. Alat tersebut dilakukan dengan manset yang dipasang di lengan pasien, kemudian dipompa sampai pada tekanan tertentu yang selanjutnya baru dilakukan pengukuran tekanan darah. Gambar Sensor Tekanan
3.
Sensor Proximity
Sensor Proximity Proximity sensor atau yang disebut “ sensor jarak” adalah sebuah sensor yang mampu mendeteksi keberadaan benda yang berada didekatnya tanpa melakukan kontak fisik secara langsung. Biasanya sensor ini tediri dari alat elektronis solid-state yang terbungkus rapat untuk melindungi dari pengaruh getaran, cairan, kimiawi, dan korosif yang berlebihan. Sensor proximity dapat diaplikasikan pada kondisi penginderaan pada objek yang dianggap terlalu kecil atau lunak untuk menggerakkan suatu mekanis saklar. Contoh pemanfaatan dari sensor Proximity yaitu pada Smartphone yang pada proses pengaplikasiannya menggunakan teknik Air Gesture. Dimana penggunanya dapat melakukan manajemen akses ke smartphone tanpa melakukan kontak fisik ke layar smartphone.
4.
Sensor Ultrasonik
Sensor Ultrasonik bekerja berdasarkan prinsip pantulan gelombang suara, dimana sensor ini menghasilkan gelombang suara yang kemudian menangkapnya kembali dengan perbedaan waktu sebagai dasar penginderaannya. Perbedaan waktu antara gelombang suara dipancarkan dengan ditangkapnya kembali gelombang suara tersebut adalah berbanding lurus dengan jarak atau tinggi objek yang memantulkannya. Jenis objek yang dapat diindera diantaranya adalah: objek padat, cair, butiran maupun tekstil. Banyak produk-produk yang pada pemrosesannya menggunakan sensor Ultrasonik. Misalnya: pada Robot KRCI (kontes robot cerdas indonesia) tergolong semua kontestan menggunakan sensor Ultrasonik. Sehingga robot dapat melalui rintangan dengan tidak menyentuh objek-objek yang berada disekitarnya.
5.
Sensor Kecepatan (RPM)
Sensor Kecepatan (RPM) Proses penginderaan sensor kecepatan merupakan proses kebalikan dari suatu motor, dimana suatu poros/object yang berputar pada suatui generator akan menghasilkan suatu tegangan yang sebanding dengan kecepatan putaran object. Kecepatan putar sering pula diukur dengan menggunakan sensor yang mengindera pulsa magnetis (induksi) yang timbul saat medan magnetis terjadi. Contohnya pada alat pengukur kecepatan speedometer. Alat tersebut mengukur kecepatan laju motor dalam kilometer perjam.
6.
Sensor Magnet

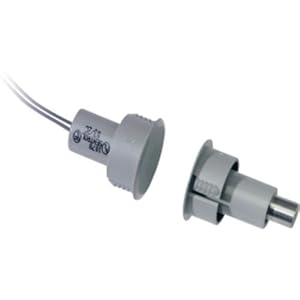

Sensor Magnet Sensor Magnet atau disebut juga relai buluh, adalah alat yang akan terpengaruh medan magnet dan akan memberikan perubahan kondisi pada keluaran. Seperti layaknya saklar dua kondisi (on/off) yang digerakkan oleh adanya medan magnet di sekitarnya. Biasanya sensor ini dikemas dalam bentuk kemasan yang hampa dan bebas dari debu, kelembapan, asap ataupun uap. Implementasi dari alat ini seperti, Pengukuran medan magnet berbasis komputer terdiri dari sensor medan magnet UGN3503, Op-Amp LM358 dan ADC 0804. Prinsip kerja alat adalah mendekatkan magnet pada sensor. Keluaran sensor berupa tegangan akan dikuatkan oleh op-amp agar dapat diproses oleh ADC. Selanjutnya tegangan dikonversi oleh ADC menjadi data digital, kemudian diolah oleh komputer dengan program visual basic dan hasilnya ditampilkan pada PC.
7.
Sensor Penyandi (Encoder)
Sensor Penyandi Sensor Penyandi (Encoder) digunakan untuk mengubah gerakan linear atau putaran menjadi sinyal digital, dimana sensor putaran memonitor gerakan putar dari suatu alat. Sensor ini biasanya terdiri dari 2 lapis jenis penyandi, yaitu; Pertama, Penyandi rotari tambahan (yang mentransmisikan jumlah tertentu dari pulsa untuk masing-masing putaran) yang akan membangkitkan gelombang kotak pada objek yang diputar. Kedua, Penyandi absolut (yang memperlengkapi kode binary tertentu untuk masing-masing posisi sudut) mempunyai cara kerja sang sama dengan perkecualian, lebih banyak atau lebih rapat pulsa gelombang kotak yang dihasilkan sehingga membentuk suatu pengkodean dalam susunan tertentu. Contoh pengimplementasiannya yaitu sensor ini dapat dibuat menjadi suatu sistem yang dapat menghitung kekuatan gempa bumi dengan menggunakan sensor incremental rotary encoder dan diolah oleh mikrokontroler.
8.
Sensor Suhu
Sensor Suhu Seperti namanya, sensor ini tentunya digunakan untuk mendeteksi suhu. Terdapat 4 jenis utama sensor suhu yang umum digunakan, yaitu thermocouple (T/C) resistance temperature detector (RTD), termistor dan IC sensor. Thermocouple pada intinya terdiri dari sepasang transduser panas dan dingin yang disambungkan dan dilebur bersama, dimana terdapat perbedaan yang timbul antara sambungan tersebut dengan sambungan referensi yang berfungsi sebagai pembanding. Resistance Temperature Detector (RTD) memiliki prinsip dasar pada tahanan listrik dari logam yang bervariasi sebanding dengan suhu. Kesebandingan variasi ini adalah presisi dengan tingkat konsisten/kestabilan yang tinggi pada pendeteksian tahanan. Platina adalah bahan yang sering digunakan karena memiliki tahanan suhu, kelinearan, stabilitas dan reproduksibilitas. Termistor adalah resistor yang peka terhadap panas yang biasanya mempunyai koefisien suhu negatif, karena saat suhu meningkat maka tahanan menurun atau sebaliknya. Jenis ini sangat peka dengan perubahan tahan 5% per C sehingga mampu mendeteksi perubahan suhu yang kecil. Sedangkan IC Sensor adalah sensor suhu dengan rangkaian terpadu yang menggunakan chipsilikon untuk kelemahan penginderanya. Mempunyai konfigurasi output tegangan dan arus yang sangat linear. Biasanya sensor ini banyak dipasang pada alat detektor asap yang digunakan untuk melacak adanya kebakaran.
9.
Flow Meter Sensor
Flow Meter Flow Meter merupakan Sensor yang digunakan untuk mengetahui flow dari suatu material baik solid maupun liquid. Di Dunia Industri terdapat macam-macam jenis dari Sensor Flow ini. Untuk Yang Liquid biasanya menggunakan jenis Turbin, Elektromagnetic, VenturiMeter dan lain-lain. Sedangkan untuk Solid material biasanya digunakan dari kombinasi beberapa peralatan instrument yang dijadikan Flow Meter, contohnya Weigh Feeder.
10. Flame sensor
